HTK磁性矿除铁系统
HTK磁性矿除铁系统
HTK磁性矿除铁系统

产品详细介绍:
        工作原理:HTK磁性矿除铁系统在运输物料的输送机上,金属探测仪安装在##前面,HTK磁性矿除铁专用带式电磁除铁器安装在皮带输送机上面,无磁分料平台在除铁器后面接住吸出的铁件,整流控制柜连结金属探测仪和专用带式电磁除铁器。当金属探测仪探到来铁的信号,将信号传送到整流控制柜。控制柜启动带式除铁器卸铁皮带并励磁。在主磁极下将铁件和部分磁性较强的物料同时吸起。通过卸铁皮带的转动向后运动,由于磁性矿和铁件在形状和磁性上都有很大的差异,所以到磁力分选区域后经过三次分选后,大部分磁性矿有掉到输送皮带上,少量物料随铁件到无磁分料平台分离,进过四次分选后实现良好且带矿量少得除铁效果。
HTK磁性矿除铁系统组成:

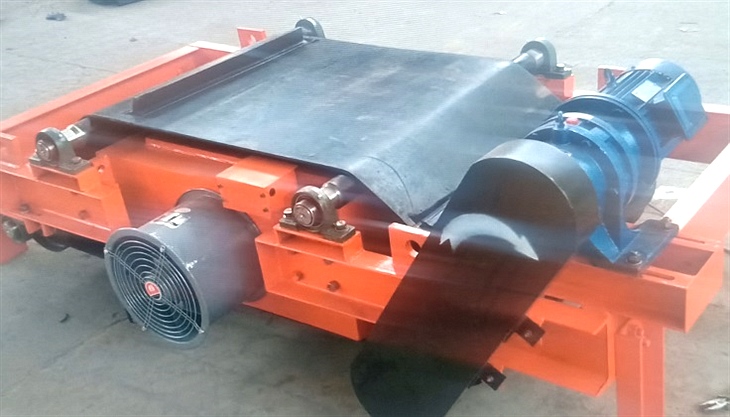

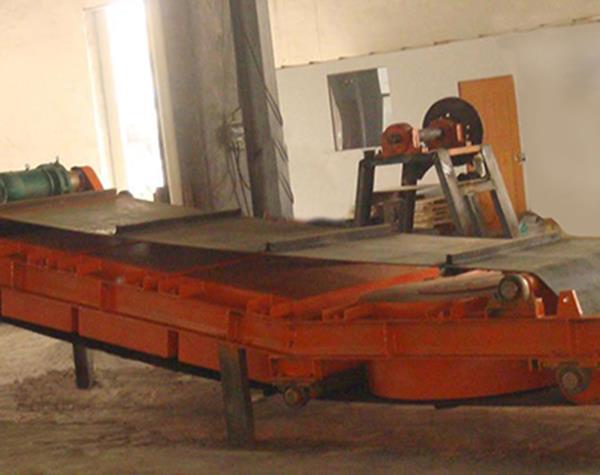

        1.电磁除铁器:由主副磁系组成,主磁极采用电磁式,副磁极采用电磁式或是永磁式。卸铁方式为自动卸铁。安装方式为悬挂式和座式。
        2.金属探测仪:HTK磁性矿除铁专用带式电磁除铁器与金属探测仪配合使用,从主磁系到副磁系吸铁能力应依次递减。
        3.无磁托辊:主磁极下方应选用无磁托辊。
        4.整流控制柜:专用带式电磁除铁器、金属探测仪、整流控制柜三者构成HTK磁性矿除铁系统。
一、适用范围:
        适用于原矿石、烧结矿、球团矿、块矿等磁性矿石输送皮带上除铁,HTK磁性矿除铁系统其独特的磁路设计对所选物料进行多次分离,从而将铁磁性杂物以带矿量少的方式从磁性矿的料中吸铁,达到保护后续破碎设备的目的。
二、设备特点:
        磁路采用计算机模拟设计,磁场设计独特,透磁深度大、磁场强。
        与金属探测仪配合,组成自动检测除铁系统,无漏铁现象。
        断续励磁、能耗低、性能稳定。
        分选区采用多级反复磁选,除铁时带矿量少。
        自动卸铁,维护简单,滚筒腰鼓形结构,具备自动纠偏功能,特制全密封轴承座,适应现场粉尘大的场合,可实现长期无故障运行。
        产品配套性好,功能齐全,具有手动和集控功能,能满足多种场合的使用要求。
三、技术参数:技术参数:
