一种方便替换轴承的永磁滚筒

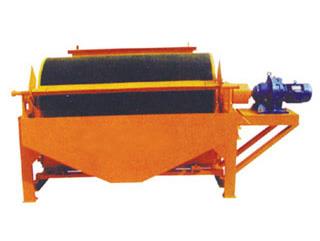

　　永磁滚筒是一种铁矿选矿设备,工作原理是利用磁性矿石可以被永磁铁吸引的原理,在物料流经的滚筒表面设计、形成一个较高磁场的半圆形磁系。

　　当物料流经这片磁场区域时,铁磁性矿石会被大的磁力所捕获,吸附在滚筒的吸附面上。当铁磁性矿石被带到下部的无磁区域时,在自重作用下掉到精矿口排出。而非磁性的杂石自由地通过磁选区,从尾矿口排出。

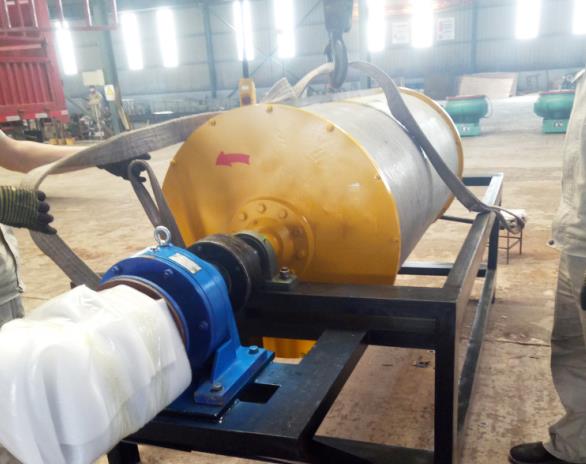

　　永磁滚筒由筒体、两侧的端盖及筒里内的通轴和磁系构成，通轴的一端从端盖穿出经位于端盖外侧、用于支撑筒体的轴承后连接在轴座上:另一端连接在嵌装在半轴轴承压盖内的轴承上对筒体形成支撑，该种结构由于维护和替换等原因需拆卸半轴端轴承时,需要打开半轴对侧的筒体端盖,取出磁系,才能取出半轴端轴承。

　　打开端盖破坏了滚筒筒体的密闭性,磁性物料容易进入滚筒里部,吸附到磁系上,清理起来也是困难,整个操作过程也是繁琐,费时费力,劳动度大。

　　本新型的目的是提供一种结构简单,设计合理,不用打开筒体端盖就可方便取出半轴端轴承,阻止了筒体密闭性被破坏所带来的诸多问题的方便替换轴承的滚筒半轴。

　　为了实现上述目的,本新型采用的工艺方案为:该半轴包括由驱动装置驱动的轴体、与筒体端盖连接的连板、轴承压盖及嵌装在轴承压盖内的轴承,其特点是:轴承压盖内侧设有可将轴承限位在轴承压盖内的压盖。

　　采用上述结构,拆卸半轴端轴承时,由于压盖将轴承限位在轴承压盖内,这样将半轴与筒体端盖分离时,就会将轴承带出,但是不会破坏永磁滚筒筒体的密闭性,阻止了筒体密闭性被破坏所带来的诸多问题。

　　同时,也节约了维护和替换轴承的操作时间,使现场操作会简便,增加了工作效率。
