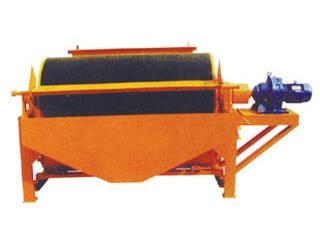

永磁滚筒磁选机中分选圆筒的设计

编辑:潍坊隆昌机电科技有限公司时间:2021-09-10

  永磁滚筒磁选机上的分选圆筒是由3-5mm厚的非导磁不锈钢板、铜板或玻璃钢制成。气缸端盖采用铸铝制成,并用不锈钢螺钉与气缸连接。圆筒材料要求磁导率越小越好,以减少磁通损耗,保持圆筒表面的高场强。固定式磁性湿式简易磁选机的圆筒通常轧制成非磁性不锈钢板。于选筒式磁选机或旋转磁系磁选机,H于圆筒与磁系相对运动的频率很高,筒体会发生感应式电流,其力图减少磁场与筒体间的相对运动,消耗了部分的电功率。筒体产生的电涡流还会使圆筒的温度升高,因此磁频率较高的永磁滚筒磁选机圆筒应用玻璃钢制成。

  分选圆筒的直径应和磁系的结构尺寸相适应。在满足机械性能(如刚度、椭圆度等)的条件下,圆筒与磁系之间的运转间隙应尽可能小,通常为2.5-5mm。

  圆筒外表面应绕1层直径为1.5mm的铜线或3mm×25mm(厚×宽)的胶皮带作为耐磨层。有选矿厂于圆筒面上涂层沥青或是白硫氯丁胶用作保护层,成果也很好。耐磨层不但可以护筒体不受磨损,同时可使圆筒表面具有一定的摩擦因数,以保持磁性矿粒于圆筒面上不发生滑动,有利于磁性产品的排出。

  圆筒通过链条由电机带动转动,也可以经减速机直接传动。不同直径的湿选筒式磁选机的转速通常为20-40r/min。生产的实践表明,圆筒转速在某一范围内变化对选矿指标的影响不显明,在该范围里取较低的转速,可以使得传动功率会小一些,但是此时设备的产量稍低。在一定的处理量条件下,随着转速的提高,精矿、尾矿品位稍有提高,但是回收率会稍有下降,永磁滚筒磁选机的圆筒转速直接影响离心力的大小,圆筒的旋转允许周速可按理论公式计算,但由干考虑因素的局限性,计算值与实际值相差较大。因此,圆筒的转速应根据矿石性质和作业要求经过试验后确定。
