大倾角皮带机各结构作用的相关介绍

编辑:潍坊隆昌机电科技有限公司时间:2019-05-21

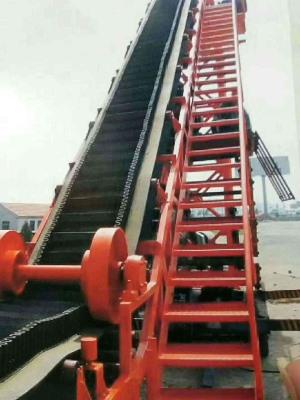

  大倾角皮带机的结构是一个垂直的“裙边”,在扁平橡胶输送带的两侧有敏捷 的橡胶波形。裙板之间有一些强度和弹性隔膜,形成一个箱形桶,使物料在桶内连续输送。

  下面我们详细来看看大倾角皮带机各部件名称及其作用:

  1、传动装置:是输送机的动力部分,它由Y2系列电动机、ZJ型轴装减速器和楔块式逆止器组成。

  2、波状挡边输送带:在输送带中起牵引和承载作用。波纹挡板、隔板和基带构成输送物料的“水闸”容器,实现大倾角输送。

  3、传动滚筒:是动力传动的主要部件。传送带通过它和驱动鼓之间的摩擦力运行。该系列大倾角皮带机传动滚筒可分为橡胶表面和光滑表面,橡胶表面滚筒设计用于增加滚筒和传送带之间的粘合力。

  4、托辊:托辊用于支撑输送带和输送带上的物料,使其稳定运行,本系列有两种类型:上平行托辊轮和下平型托辊。

  5、改向滚筒:用于改变输送带的方向,倒转鼓用于输送带的下表面(非支承面)。

  6、压带轮:用于改变输送带的方向,压力皮带轮用于输送带表面(支承面)。

  7、托架辊:大倾角皮带机的托架辊用于支撑凸缘弧架上的输送带的下支路,其支承在输送带两侧的毛边上,多组托辊组成弧形部分,改变输送带的方向,托辊由悬臂支撑。

  8、拍打轮清料装置:用于拍打输送带后部,击落附着在输送带上的物料。

  9、立辊:立辊用于限制输送带的偏差,安装在上下过渡段的机架上。每个过滤段的框架上有四个,顶部两个,底部两个。

  10、张力装置,其功能是:

  (1)使大倾角皮带机输送带有够多的张力,保障输送带与传动滚筒之间不打滑。

  (2)限制支架之间的输送带下垂,使输送带正常运行。本系列采用螺杆式张紧器。

  11、机架、机头漏斗、机头护罩、导槽、中间机架、中间机架支腿等分别在输送机中起支撑、阻尘、导向作用。这一系列中间支撑腿有三种类型:低、中、高。下水平段和倾斜段只设置有低型中间托架支腿,上下水平段根据不同的头部托架(低型、中型和高型)设置不同的中间托架支腿(低型、中型和高型)。

  以上是对大倾角皮带机部件的相关介绍。为了获得越好的材料接收和卸载条件,本机采用“Z”布局形式。即设置上部水平段、下水平段和倾斜段,下水平段进料,上部水平段出料。上部水平段与倾斜段采用凸弧架连接,下水平段与倾斜段采用凹弧架连接,实现输送带的平稳过渡。
