永磁系废钢磁选机的构造特征说明

编辑:潍坊隆昌机电科技有限公司时间:2021-09-02

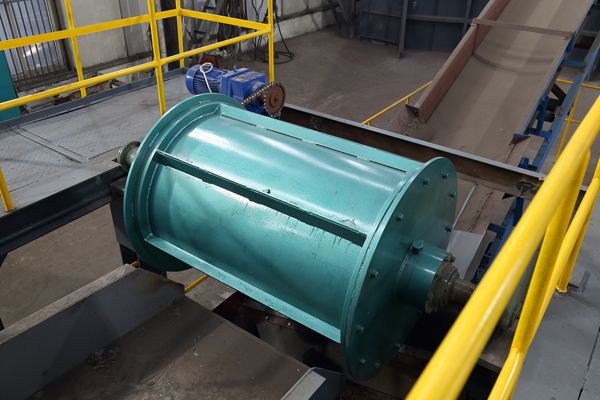

  一款永磁系废钢磁选机中,包括∶机架和机罩,机罩顶面上装设了原矿入口,机架下部装设了尾矿出口与精矿出口,还包括∶磁滚筒电机,减速机,中心轴,磁滚筒和卸矿机构。减速机与磁滚筒电机经过皮带轮与三角带的连接,减速机用于降低磁滚筒的转速;中心轴安装在机架上,其在跟机架的连接之处套设了瓦盒,中心轴与减速机的输出端通过联轴器连接,磁滚筒固定在中心轴上,从而实现磁滚筒电机间接带动磁滚筒转动。

  卸矿机构与磁滚筒配合,用于将精矿从磁滚筒上卸下,卸下的精矿落入到位于磁滚筒下方的精矿出口而排出,而无磁矿物,则会直接从磁滚筒上滑落,从位于磁滚筒下方的尾矿出口直接流出。其中,磁滚筒是由若干个磁块经过螺丝固于铁导磁板上面构成了滚筒形,并且在外部使用不锈钢筒皮进行包裹而成,所构成的磁系是为圆周磁系,其磁包角是为360°。

  该废钢磁选机的磁滚筒与磁性矿物同步运动,适合于细粒级、微细粒级矿物的磁选。不锈钢筒皮包裹在外部,使得矿物与工作面接触面积大,能越大限度的防范微细粒级弱磁性矿物的流失。另外,工作面会直接跟矿物接触,工作面磁感应强度越高,对磁性较弱的矿物及连生矿物回收作用好,可选物不易跑尾。

  该磁选机的特点:

  1、能耗低,不需要激磁电排来产生磁场,因此能够减低设备能耗,并且减少了设备产生故障的几率以及维修维护作业的难度,同时还可以减少设备重量;

  2、设备磁系为永磁磁系,永磁磁系的优点是能减少漏磁,使磁场气隙值减小,并且选矿的过程之中被吸附出的强磁类矿物随着磁系进行同步运动,不会产生强磁类矿物由磁选工作面上脱离的现象;

  3、该废钢磁选机采用上部给料方式,将物料从磁选机磁滚筒的上部将物料给入,使得分选面接近于磁滚筒圆周的50%。
