浅析砂岩配料中定量给料机的应用

编辑:潍坊隆昌机电科技有限公司时间:2022-01-21

  一、使用定量给料机前的问题分析:

  某水泥公司采用砂岩作为硅质校正材料γ,在线分析仪自动控制投加量,砂岩容重约为1.64t/m3,砂岩鳞片投加量为4~40t/h,由于砂岩成分的波动,砂岩的定量变化很大,变频器经常以较小和较大频率变化,较小频率小于1Hz,传统的40t/h皮带秤在低于量程10%时无法正常控制,即不能满足在线分析仪自动配料调整的要求,频繁的低频运行会导致电机温度过高,变频器频繁跳闸,使设备不能连续稳定运行,严重影响生产,同时,低频运行的测量精度无法保持。

  二、解决方案及成果:

  由于成分的波动,砂岩垢的流量设定值必须在大范围内调整,所需的调速范围远远超过1∶10,甚至达到1∶30或1∶40(一般超过下限)。为了满足这种宽范围(超限)的调速控制,设计中选用了一种具有两种调速性能的新型电机,并根据特殊设计要求制造了三相变频调速电机yd112l-2/126/1kw2750/390r/min。电机具有良好的双速运行(2750r/min和390r/min)。当进料量较低时,电机自动从高速区切换到低速区,使变频器的设定频率大大提高7倍,不仅避免了低频运行的发热和过载,而且增加了进料范围,可达到1~40t/h,而单速电机定量给料机的设计流量范围仅为4~40t/h。

  系统原有的控制方式保持不变,Schenck仪表与中控DCS之间的通信传输仍用于发送和接收启动、停止、准备、故障报警、流量设置、流量反馈等信号,增加一套西门子PLC作为辅助系统,设置两套电机高速和低速启动电路。系统工作时,西门子PLC和申克仪表同时接收DCS中央控制的流量整定值,通过判断流量整定值的范围,自动确定电机的高速和低速启动。当流量设定值在4~40t/h范围内时,km2被拉入,电机在高速区运行。当流量设定值超出限值1~4时,km2断开,km4接通,切换时间为2~4S,变频器可以轻便地调节速度。

  以1~4T/h进料时,单速秤配料的砂石流量波动较大,而双速秤配料的砂石流量稳定,能及时跟踪在线分析仪设定的流量,透彻消去变频器低频运行时电机发热和过载,影响生产,双速皮带能将料层固定在1~40t/h之间,稳定配料,一直保持一定的料层,小流量时也稳定,进料量小于3次,电机未发热或过载。

  在定量给料机上创作性地采用双速电机,转变了固有的技术路线,将调速范围从4~40t/h扩大到1~40t/h,满足了砂石配料要求,保障了设备稳定牢靠运行,提高了设备运转率,稳定原料成分,提高熟食材料的煅烧质量。

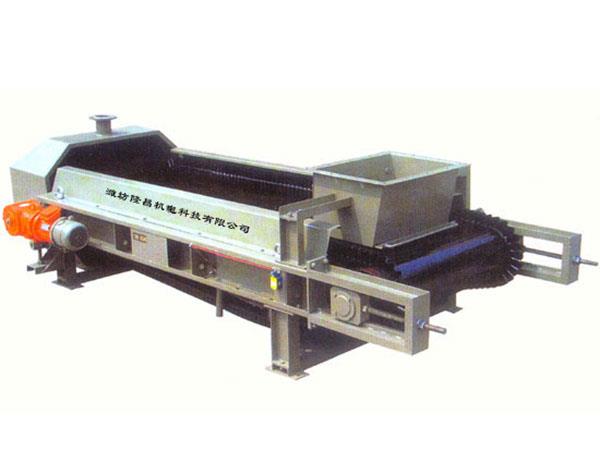

浅析砂岩配料中定量给料机的应用
