大倾角皮带机构造及其挑带轮的推出

编辑:潍坊隆昌机电科技有限公司时间:2020-11-06

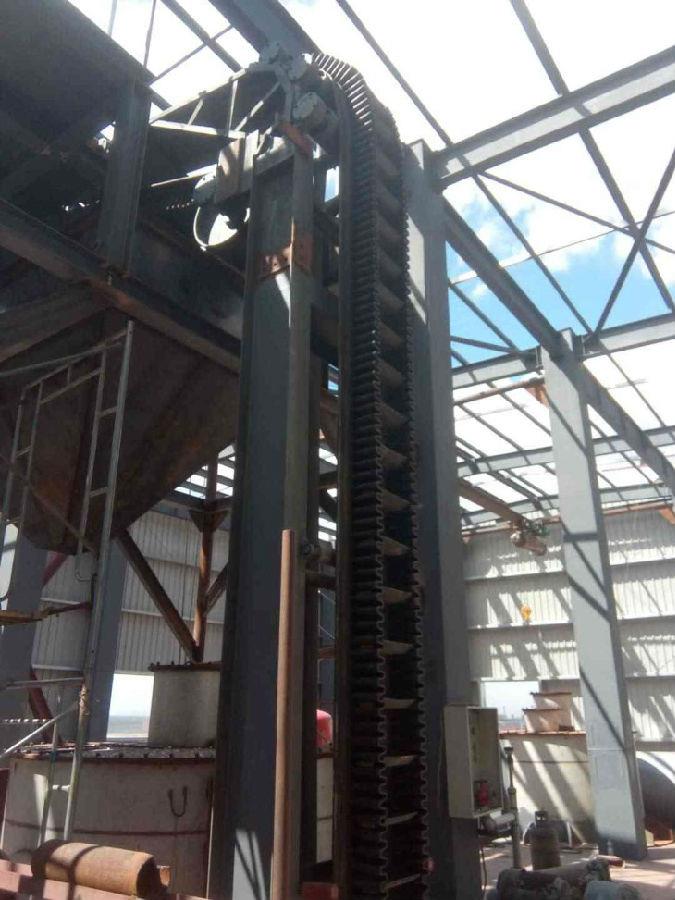

  据悉,大倾角皮带机的构造包括改向滚筒A、尾架、除尘口、导料槽、改向滚筒B、上缓冲托辊、平行支架、平行支架支腿、压带轮、四弧机架、倾斜支架、倾斜支架支腿、上托辊、下托辊、凸弧架、传动滚筒、改向滚筒C、头部漏斗、头部护罩、驱动装置、输送带、输送带凸起、改向滚筒D、挑带轮等。其特征在于倾斜支架倾斜设置,倾斜支架的后端与平行支架连接,倾斜支架的前端和凸弧架连接,倾斜支架的上面设成弧形凹槽形,在倾斜支架上的弧形凹槽里设有输送带,输送带上设有输送带凸起,输送带凸起设成倒立的“人”字型,相邻输送带凸起间的间距相等。

  该设备耐使用,输送量大,工作效率高,机架凸弧段采用滚筒支撑,强度大,不易磨损,使用寿命相当长。

  其结构中的挑带轮,现有技术中是有一个底辊与挑辊组成,这种挑带轮会使皮带跑偏,其稳固性能差,而且皮带还容易磨损,使用寿命短,需要经常更换皮带,操作麻烦,还给用户增加了经济负担。

  对此,有技术人员提供一种大倾角皮带机用新式挑带轮,该挑带轮结构包括瓦盒、皮带轮A、皮带轮B、托辊A、托辊B、托辊C、中心轴,其特征在于在中心轴上中间位置设置有托辊B,在中心轴上托辊B的左右两侧分别设置有托辊A和托辊C,托辊A、托辊B、托辊C 为三个独立的个体,托辊A、托辊B、托辊C均可绕中心轴旋转,皮带轮A设置在托辊A上,皮带轮 B设置在托辊C上,中心轴的左右两端分别设置有瓦盒。

  工作原理∶该挑带轮在中心轴上设置有三个分别独立的托辊,即托辊A、托辊B 和托辊C,这三个托辊是单独分开的,可以独自旋转,而托辊A、托辊B和托辊C之间不会相互干扰,也可以同时旋转,目的是减少皮带的磨损,防止皮带跑偏。

  该大倾角皮带机用挑带轮可防止皮带跑偏,并且皮带不容易损坏,大大提高了保护皮带的作用,稳固性能好,使用年限越长。
