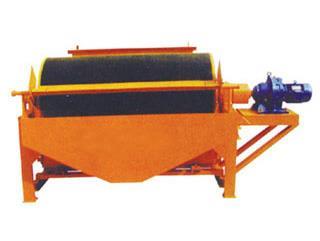

永磁滚筒槽体与传动部分的特点介绍

编辑:潍坊隆昌机电科技有限公司时间:2019-10-22

  一、永磁滚筒的槽体具有以下特点:

  1、槽体进矿部分底面结构形式采用圆弧面结构,区别于传统的槽体进矿端底部直线面形式。

  这种结构形式优良在于:

  (1)规避槽体底部物料的堆积,使矿浆流通越顺畅;

  (2)由于有弧形面的存在,减缓了物料对槽体底部的冲击。

  2、槽体的材质为不锈钢板,厚度为4mm,整体焊缝的焊接采用氩弧焊或CO2气体保护焊,焊接后进行探损检验,保障焊道内在质量,使槽体和筒体在运转过程中不会漏水。在槽体的易磨损处采用锰钢板,增加槽体的耐受磨性能,增加槽体的使用寿命。

  3、槽体尾矿排矿管采用双层管结构,两层管之间灌住耐受磨材料(环氧树脂+石英砂),增加尾矿管的使用寿命。

  4、在永磁滚筒磁选机的给矿区域增加了冲水管直径,增加给水流量,增加给水压力,使给水越加充裕,规避了槽体底中物料的堆积,使矿浆流通越顺畅,从而有益于增加磁选产量。

  5、卸矿冲洗水采用带阀门鸭嘴形喷嘴,卸矿效率良好,同时节水,易清理,不会堵塞。

  6、槽体与机架采用模块化设计,结实牢靠,槽体两端固定支撑与调节垫板可以在预定范围内进行上下左右方向调节,在槽体两侧设排淤机构,以方便清理槽体里的堆积。

  7、磁选机给矿调浆冲水管采用钢管结构,目的是定位冲水方向,阻止高压水直接冲刷槽体箱板,同时冲水管外用胶管保护,增加冲水管的使用寿命。

  二、传动部分

  1、传动系统采用齿轮传动,具有体积小、重量轻、运转牢靠平衡、故障少等优点,用户使用方便,维修容易。

  2、永磁滚筒的驱动减速电机采用具有良好信誉保障和优良的机械性能的优良硬齿面减速机,使用维护方便、装配要求较低,可以适应选矿场整天候,不间断的工作,同时我公司设备都配有电机电流过载保护器,使电机可以安全运转,不会因异常现象,发生意外烧毁电机。
