永磁滚筒结构中的滚筒特点介绍

编辑:潍坊隆昌机电科技有限公司时间:2019-10-14

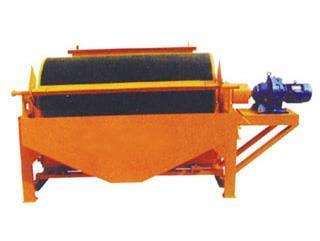

  根据矿石不同阶段的选别特点分别设计了预选、粗选、细选等多种磁选机。永磁滚筒磁选机主要有滚筒、槽体、机架、给矿箱、精矿箱、传动装置等组成。

  其中滚筒是磁选机的重要部分,主要包括磁系、筒体、轴承,具体特点如下介绍:

  1、磁系

  (1)材料选择:磁性材料全采用优良厂家生产的性能好、高矫顽力、高剩磁的Y30BH铁氧体和N40H钕铁硼材料,保障磁系8年内退磁不大于5%。

  (2)磁源制作:磁组采用无磁磁块整体粘结后合充磁,磁组全达到饱和稳定状态。磁组固定在磁轭上,磁组间用树脂灌住密封,外包不锈钢板,保障磁块不脱落。

  (3)充磁:性能较高、大容量的充磁机保障了磁组性能稳定牢靠。

  2、筒体

  (1)材质:皮为5mm厚优良不锈钢板(1Cr18Ni9Ti),外包5mm厚高耐使用硫化橡胶,采用在硫化罐内直接硫化工艺制作,粘结强度高,使用过程中不会出现大块脱落现象,使用寿命3年以上。端盖为离心铸造铝合金,材质密实,无砂眼、气孔缺陷。

  (2)制作工艺:筒皮与法兰焊接后采用整体加工工艺,保障了永磁滚筒体的平行变和重直变,对行长轴承寿命有了牢靠保障。端盖与法兰间采用密封垫加密封胶工艺,保障筒体不进水,大大长磁系的使用寿命。

  3、轴系

  (1)隔磁措施:磁轭与主轴间采用无磁板连接,将磁力线隔断,保障轴承在无磁环境下平安运行。

  (2)支撑:采用通轴结构,永磁滚筒的重量全承担在固定于机架上的两个轴承座,滚筒运转平稳牢靠。
